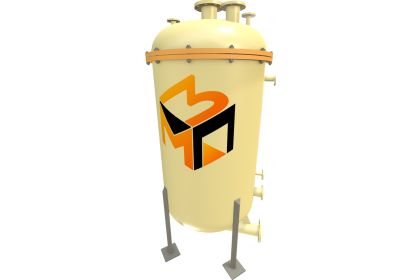

Адсорберы для очистки газов
Адсорбер – это газоочистительное устройство, предназначенное для очистки технологических газов от вредных примесей посредством адсорбции. Он применяется на предприятиях химической, нефтехимической, газовой и энергетической отраслей для снижения концентраций паров, летучих органических соединений, следов углеводородов и других загрязнителей.
Конструкция выполнена из коррозионно-устойчивых материалов (например, стеклопластика, полимеров с наполнителями), что обеспечивает долговечность в агрессивных средах.

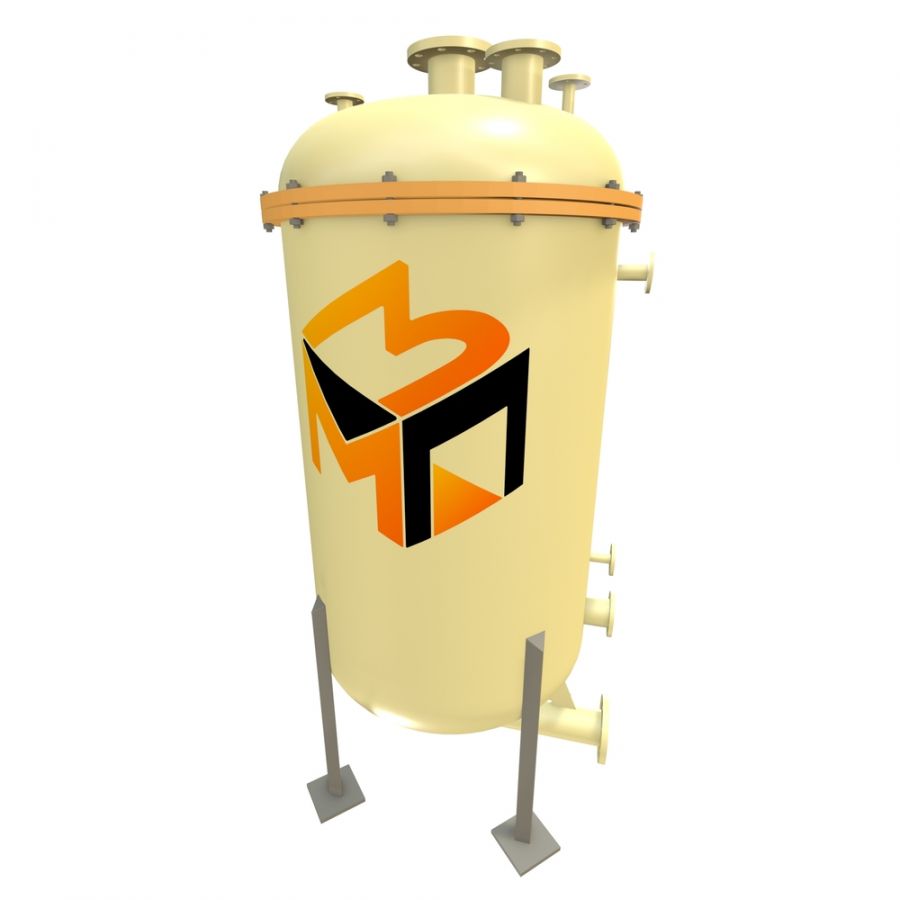

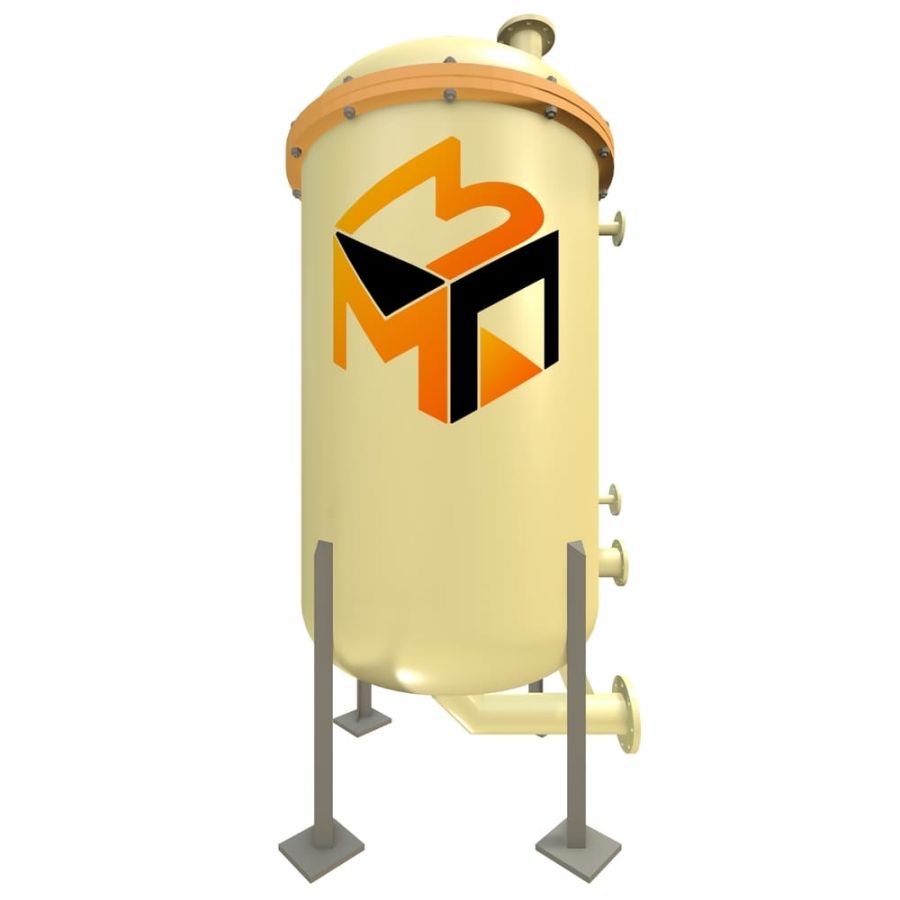

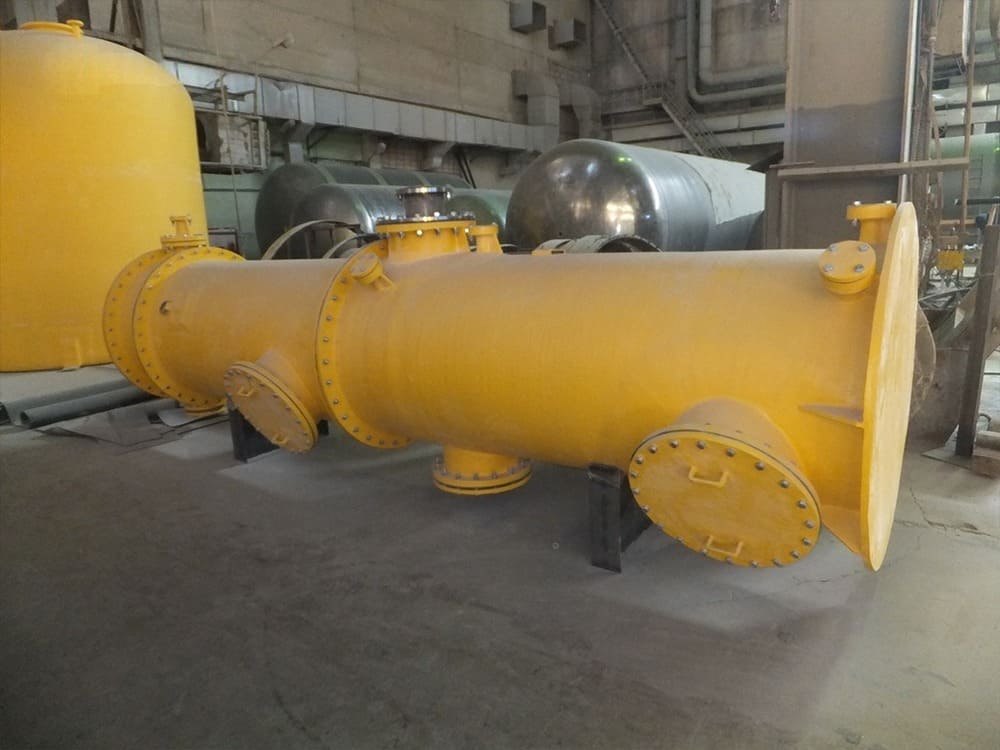

Промышленный адсорбер М3Пласт выпускается в типоразмерах с диаметром от 0,6 до 6 м и высотой от 0,7 до 12 м (в зависимости от заказа), а объем установки может варьироваться от 2 до 300 м3.
Рабочее внутреннее давление – до 1 МПа.
Преимущества
-
Высокая коррозионная стойкость за счет применения композиционных материалов (стеклопластик, полимеры) – минимальное влияние агрессивных сред.
-
Конструктивное исполнение по отечественным стандартам с возможностью адаптации к технологическим условиям заказчика.
-
Широкий диапазон габаритов (диаметр, высота, объем) адсорбера для очистки газов – позволяет подобрать решение под конкретный поток.
-
Возможность работы при высоком давлении (до 1 МПа).
-
Низкая масса конструкции по сравнению с металлическими аналогами, что упрощает монтаж и уменьшает нагрузки на фундамент.
-
Надежность эксплуатации, малая потребность в ремонте.
-
Экономия эксплуатационных затрат за счет минимального коррозионного износа и долгого срока службы.
Особенности промышленых адсорберов
- Возможность изготовления адсорбера для очистки газов нестандартных размеров – под заказ, с учетом технологических параметров потока.
- Применение внутренних насадок, слоев адсорбента, распределительных устройств (распределительные решетки, распылители) для оптимального контакта газа с адсорбентом.
- Возможность комбинирования с другими ступенями очистки (например, с абсорберами, сорбционными фильтрами)
- Применение герметичных фланцевых соединений, уплотнений, внутренней арматуры для регулировки и контроля потоков.
- Возможность смены фаз (регенерации адсорбента) – циклическая эксплуатация с периодами восстановления.
Конструкция адсорбер

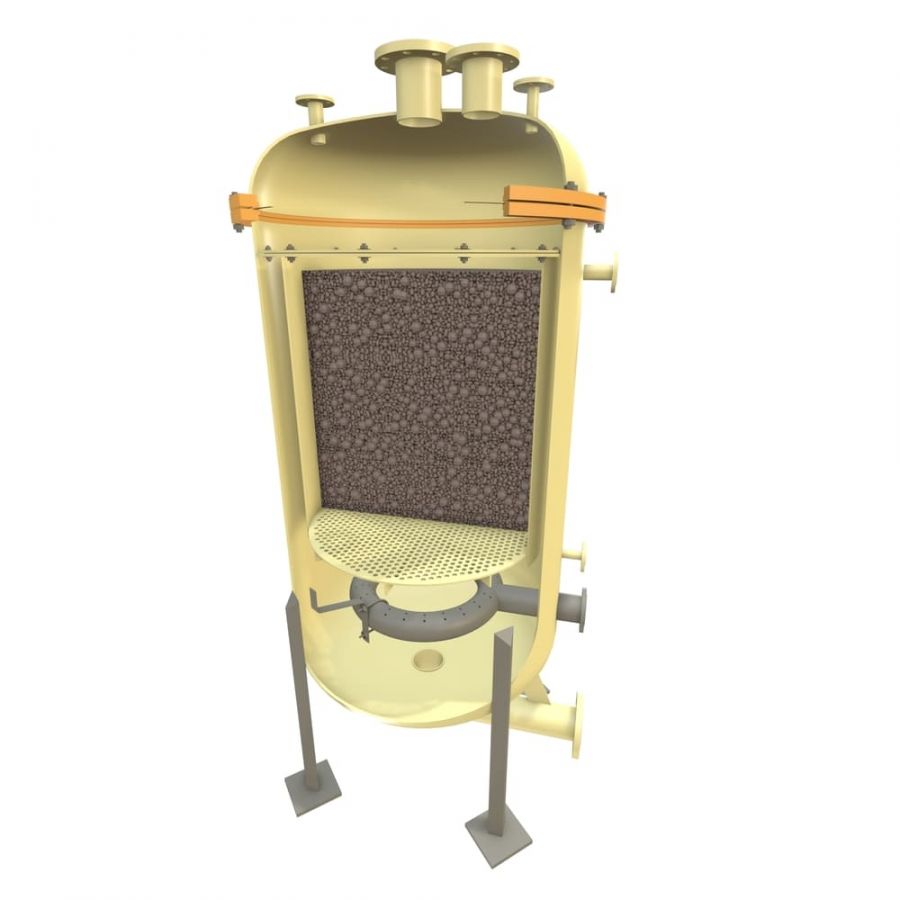

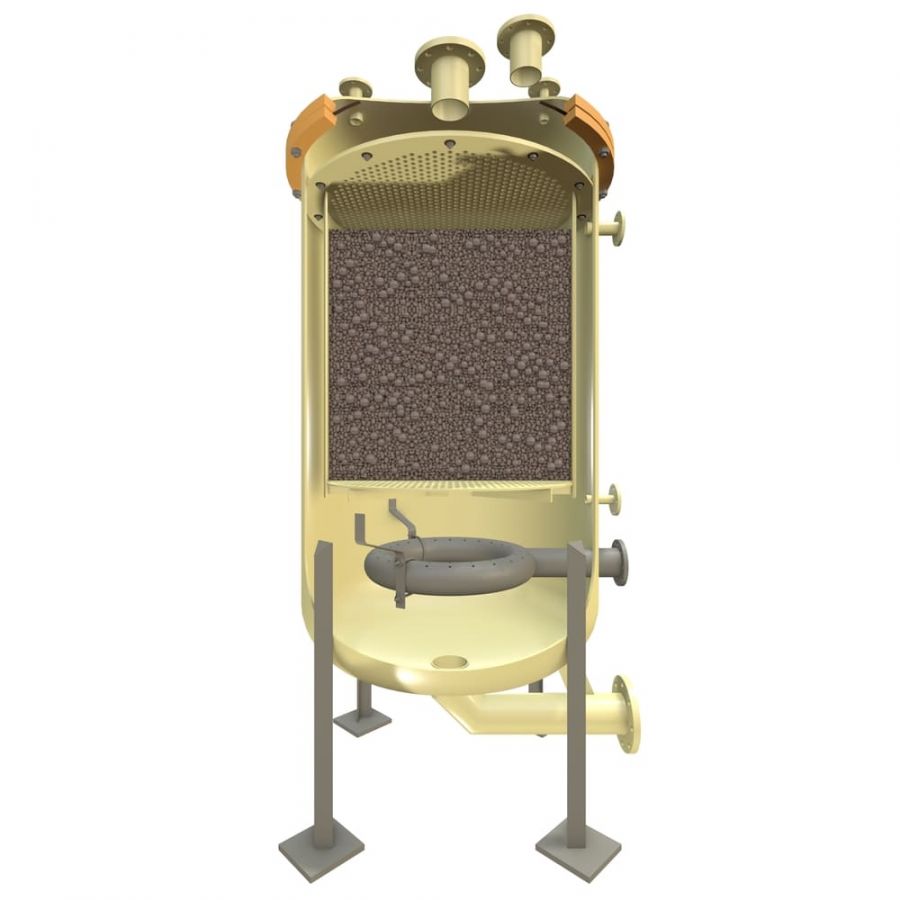

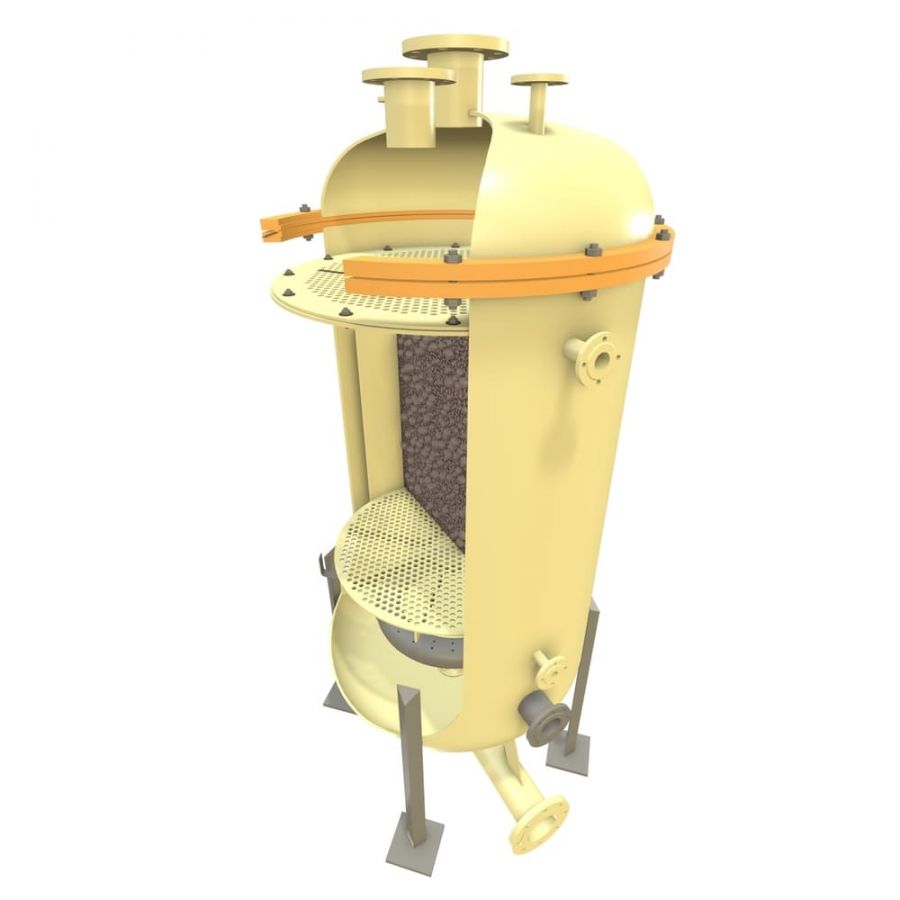

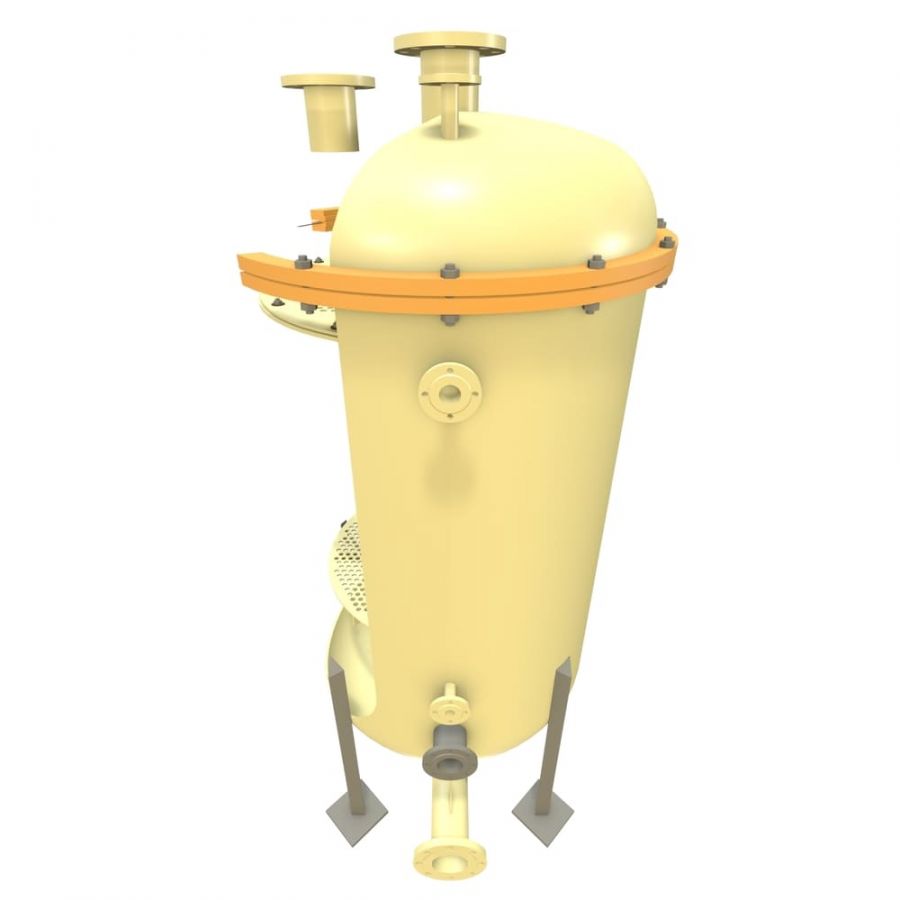

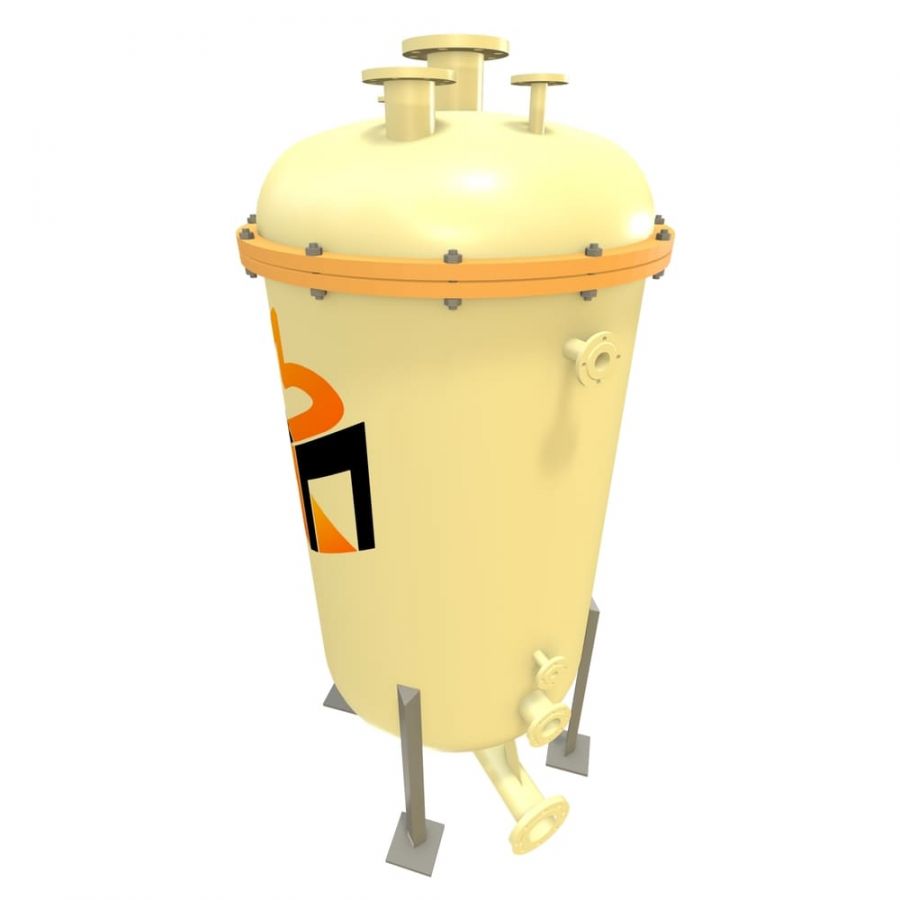

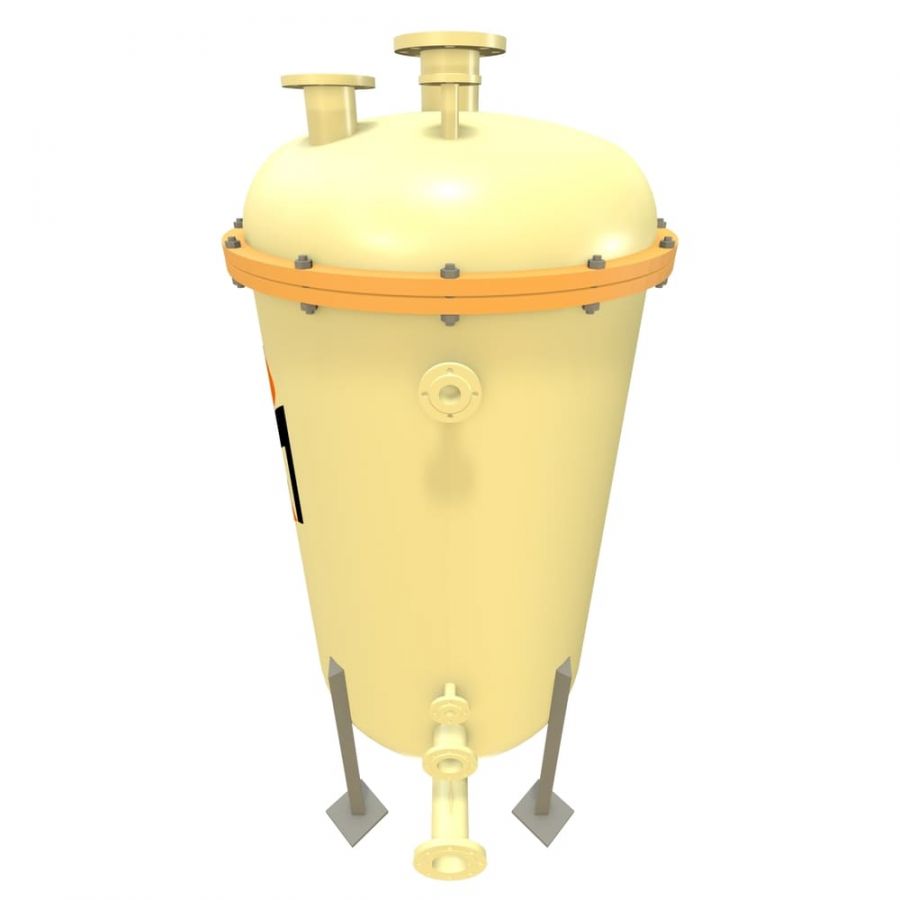

Типичная конструкция адсорбера М3Пласт включает следующие основные элементы:
Корпус

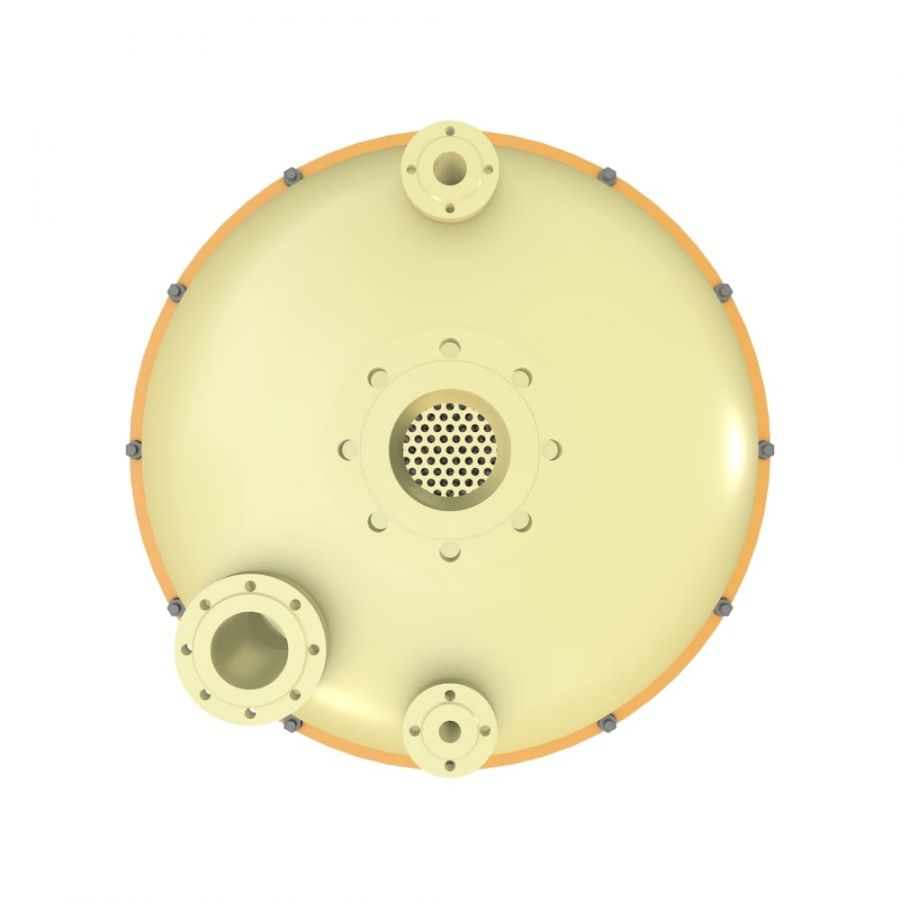

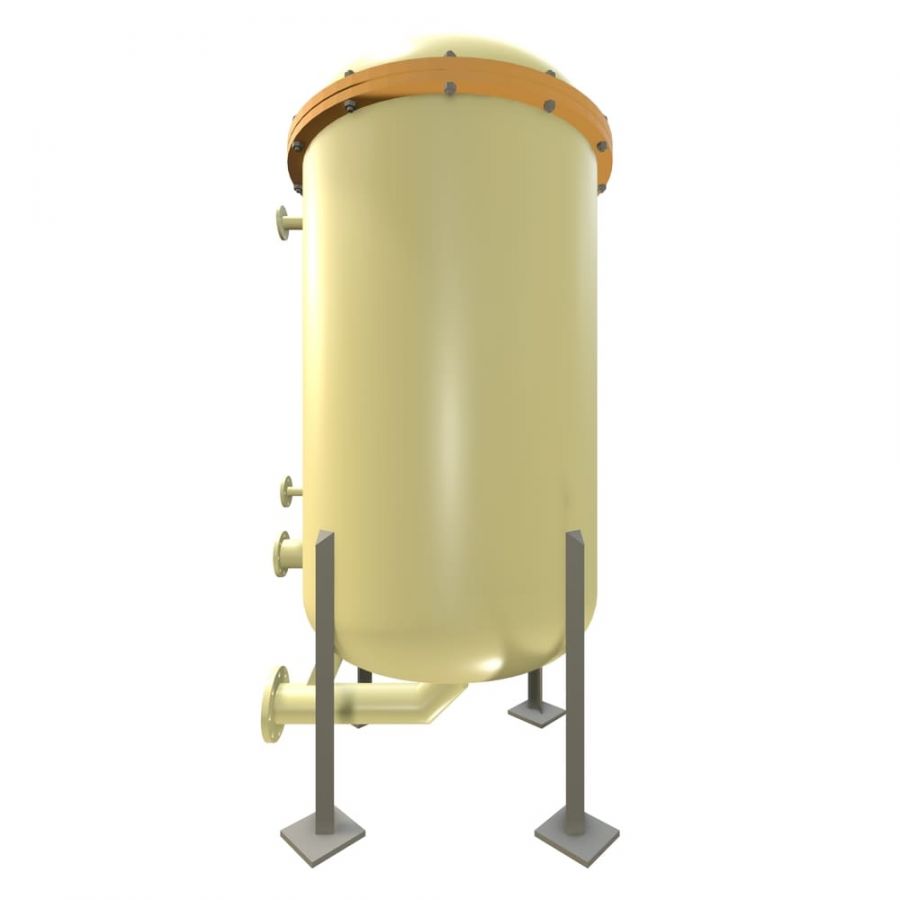

Цилиндрическая емкость с днищем и крышкой, выполненная из коррозионно-устойчивого материала.
Входной и выходной патрубки
Для подачи газа в адсорбер и вывода очищенного газа.

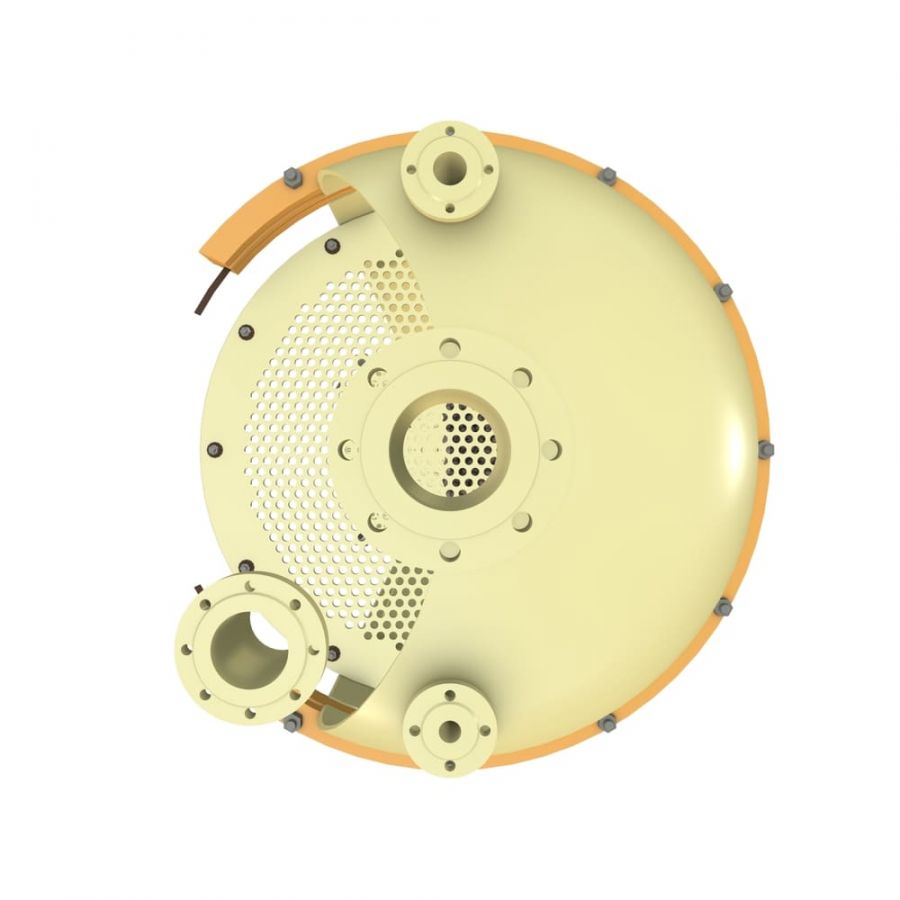

Распределительное устройство / коллектора
Распределяют поток газа равномерно по сечению.
Слой адсорбента
Внутри корпуса расположен слой гранулированного или пористого адсорбента (например активированный уголь, силикагель, специальные полимерные адсорбенты).
Поддерживающие слои / сетки
Для удержания адсорбента, предотвращения его выноса и равномерного распределения газа.
Системы контроля и арматура
Датчики давления, температуры, вентиляционные клапаны, наглухо закрывающиеся люки для доступа и обслуживания.
Средства регенерации
В конструкцию может быть включена система продувки, подогрева, вакуумной регенерации или подводки инертного газа для восстановления адсорбента.
Принцип работы
Подача паро-газовой смеси
Загрязненная паро-газовая смесь подается сверху установки через входной патрубок и распределительное устройство, обеспечивая равномерное распределение потока по сечению колонны.
Контакт с адсорбентом
Поток проходит через слой адсорбента, где происходит адсорбция паров и летучих органических соединений на поверхности твердой фазы. Для контроля температурного режима в рабочей зоне используется термобаллон, установленный в верхней части колонны.
Выход очищенной смеси
После прохождения через адсорбент очищенная паро-газовая смесь выводится через нижний выходной патрубок.
Подача пара для регенерации
Через нижнюю часть установки подается водяной пар, проходящий через специальный рассекатель, обеспечивающий его равномерное распределение. Пар может использоваться для регенерации адсорбента или поддержания необходимого температурного режима.
Выход пара
После выполнения функции регенерации пар выводится через верхний патрубок адсорбера, предусмотренный для удаления отработанного пара.
