Гальванические ванны

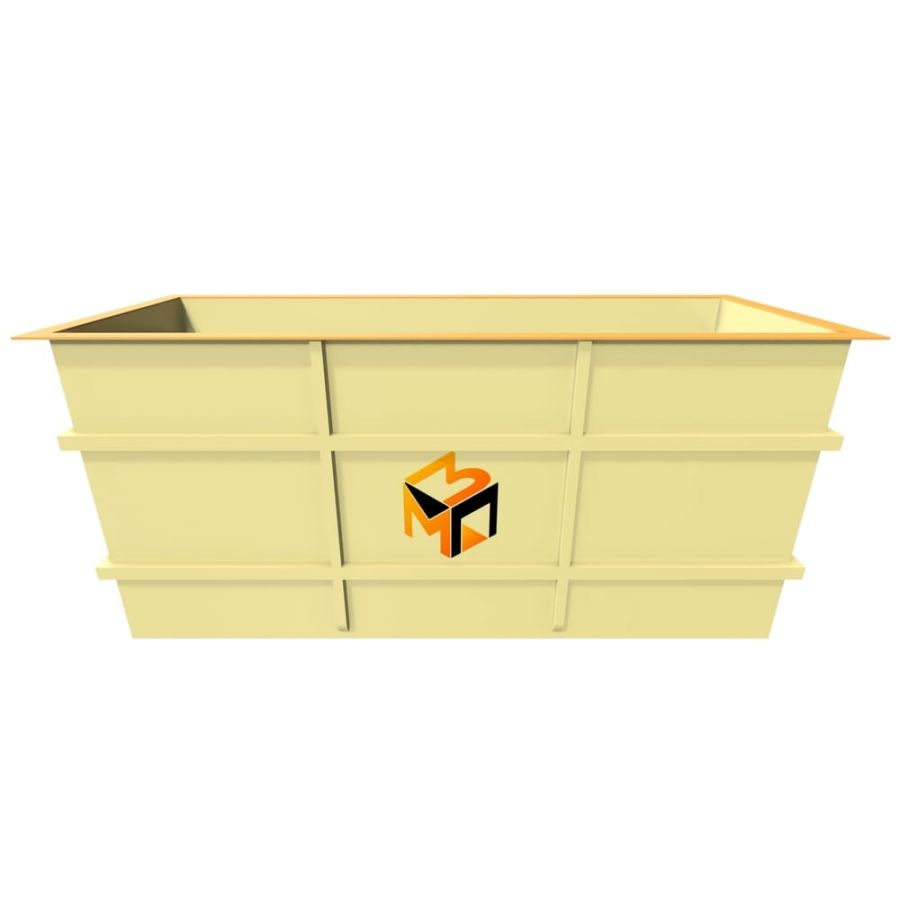

Гальваническая ванна М3Пласт – это химстойкая емкость из стеклопластика, предназначенная для выполнения электролитических и гальванических процессов (никелирование, хромирование, меднение, кадмирование и др.). Основной задачей такой ванны является безопасное хранение и циркуляция электролитов, выдерживание воздействия агрессивных сред, а также обеспечение технологической надежности оборудования.
Благодаря применению стеклопластика, изделие сочетает в себе легкость конструкции, устойчивость к коррозии и возможность изготовления ванн больших объемов и нестандартных форм.
Объемы гальванических ванн могут варьироваться в широких пределах – от небольших лабораторных экземпляров до промышленных ванн объемом до нескольких сотен кубических метров (например, 300 м3).
Преимущества Гальванических ванн М3Пласт
-
Высокая химическая стойкость
Стеклопластик устойчив к действию агрессивных электролитов, кислот, щелочей, коррозионно-активных веществ.
-
Долговечность и износостойкость
Конструкция сохраняет эксплуатационные характеристики длительное время.
-
Низкие эксплуатационные затраты
Меньшие затраты на обслуживание, ремонт и энергопотребление в сравнении с металлическими и бетонными ваннами.
-
Экономия энергии при нагреве
Стеклопластик имеет низкую теплопроводность, что уменьшает теплопотери и позволяет экономить энергию при подогреве растворов.
-
Легкий вес конструкции
Облегченные стенки снижают нагрузки на фундамент, упрощают монтаж, транспортировку и замену.
-
Гибкость формы и размеров
Возможно изготовление гальванических ванн любой конфигурации, включая сборно-разборные конструкции.
-
Проектная свобода расположения штуцеров
Можно изменять расположение, диаметр и количество патрубков по техническому заданию.
-
Универсальность в эксплуатации
Ванна может быть перепрофилирована под другие электролиты без радикальных изменений.
-
Удобство крепления дополнительных узлов
Бортовые отсосы, устройства циркуляции, фильтрации и др. легко монтируются к стенкам.
Особенности
- Производство по индивидуальным ТЗ – каждый проект может быть адаптирован под конкретные объемы, геометрию, нагрузку и технологические требования.
- Сборные конструкции – при необходимости предоставляются разборные варианты гальванических ванн для удобства транспортировки и монтажа в ограниченных пространствах.
- Усиленные зоны воздействия – в местах контакта с электродами, распылителями или участками интенсивного потока раствора могут быть выполнены усиления (комбинации стеклопластика с наполнителями, местная армировка).
- Антиосадочные слои и покрытия – при необходимости внутренняя поверхность может быть дополнительно покрыта защитным слоем или приспособлена для облегчения очистки и снижения осадкообразования.
- Контроль качества с испытаниями – гальванические ванны изготавливаются с соблюдением технологических стандартов (протечки, прочность, герметичность), возможна проверка в натурных условиях.
- Совместимость с оборудованием – предусмотрены места крепления рамок, решеток, каркасов, лестниц, переливов и систем подогрева / охлаждения.
Конструкция гальванической ванны
Корпус
Основной несущий элемент, выполненный из многослойного стеклопластика с соответствующим армированием и смолами, устойчивыми к коррозии.
Днище
Форма гальванической ванны может быть плоской, с уклоном к сливу или нишевой, в зависимости от требований по сливу, очистке и циркуляции раствора.
Борта и стенки
Вертикальные или с наклоном, с возможностью усиления по граням и углам; толщина подбирается с учетом нагрузок.
Патрубки / штуцеры
Входные и выходные, сливные, переливные, вентиляционные, дозирующие; могут располагаться на боковых стенках или днище.
Крепления и фланцы
Для монтажа насосов, фильтров, рамок и других элементов; обеспечивают герметичность соединений.
Усиления и ребра жесткости
Добавляются в местах повышенных механических нагрузок или давления.
Покрытия / внутренние слои
В некоторых случаях применяется дополнительное внутреннее покрытие или ламинаты для повышения стойкости к абразивному износу или коррозии.
Монтажные элемент
Проушины, ребра для подъема и крепежные элементы – для удобства транспортировки и установки.
Конструкция гальванической ванны рассчитывается инженерами с учетом предполагаемых нагрузок, объемов раствора, температурного режима и активной агрессивности среды.
Принцип работы гальванических ванн
Заполнение раствором
Гальваническая ванна наполняется химическим электролитом до проектного уровня через входной патрубок или систему подачи.
Поддержание концентрации
Автоматически или вручную в раствор вводятся дополнительные реагенты, поддерживается химический состав и pH.
Размещение деталей и электродов
На соответствующих крепежных структурах устанавливаются обрабатываемые изделия и электроды (аноды / катоды).
Подача электрического тока
Через внешнюю источник питания ток подается на электроды, электролит проводит электроны между ними, вызывая осаждение слоя металла на изделии.
Обслуживание / очистка
После использования производится опорожнение, промывка внутренней поверхности через люки и технологические отверстия, проверка состояния уплотнителей и соединений.
Циркуляция и перемешивание
Раствор перемешивается с помощью насосов, магнитных мешалок или форсунок, чтобы обеспечить однородность концентрации и температуры.
Нагрев / охлаждение раствора
При необходимости задействуется система подогрева или охладители для поддержания оптимальной температуры электролита.
Слив / регенерация
По завершении процесса или при необходимости раствор сливается через сливные патрубки и направляется на регенерацию или утилизацию.
Очистка и подготовка к следующей партии
После использования гальваническую ванну очищают, проводят осмотры и подготовку к следующему технологическому циклу.
