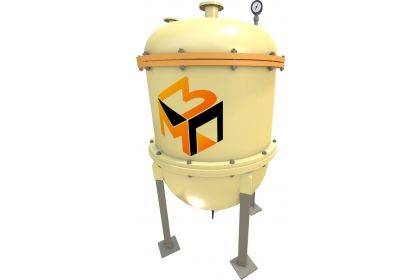

Нутч-фильтры
Промышленный нутч-фильтр – оборудованный аппарат периодического действия для фильтрации суспензий и отделения твердой фазы от жидкой. В отличие от металлических аналогов, нутч-фильтр М3Пласт изготавливается из стеклопластика, что обеспечивает высокую химическую стойкость и отсутствие коррозионной нагрузки.
С его помощью можно эффективно обессоливать, промывать осадки, удалять остаточную жидкость из твердой фазы и готовить осадок к дальнейшей обработке или сушке.
Преимущества
-
Химическая стойкость
Благодаря стеклопластику промышленный нутч-фильтр устойчив к агрессивным средам – кислотам, щелочам и солям, без риска разрушения или коррозии.
-
Низкий вес и легкая транспортировка
Стеклопластик легче металлов, что упрощает монтаж, обслуживание или перемещение.
-
Высокие диэлектрические свойства
Исключается возникновение блуждающих токов при работе электролизных систем.
-
Долговечность эксплуатации
Материал выдерживает циклические воздействия, проявляет низкий износ и сохраняет изоляционные свойства.
-
Простота конструкции и обслуживания
Аппарат имеет минималистичную конструкцию – его легко разобрать, осмотреть.
-
Гибкость конфигурации под задачу заказчика
Можно комбинировать с различными опциями – откидное дно, мешалка, быстроразъемные крышки и пр.
-
Эффективное выделение жидкости из осадка
Нутч-фильтр позволяет максимально извлечь фильтрат из осадка, снижая разбавление при промывках.
Особенности промышленного нутч-фильтра
- Возможность оснащения дополнительными опциями, например, колесами, быстроразъемными креплениями, смотровыми окнами, устройствами выгрузки.
- Отсутствие контакта металлических частей с агрессивной средой – все критичные поверхности находятся в слое стеклопластика.
- Возможность работы нутч-фильтра при умеренном температурном диапазоне (в зависимости от состава стеклопластика) – типичные режимы не превышают десятков градусов выше нормы.
- Конфигурация ложного дна, опорной решетки под фильтровальную ткань и патрубков подачи / отвода адаптируется под требования процесса.

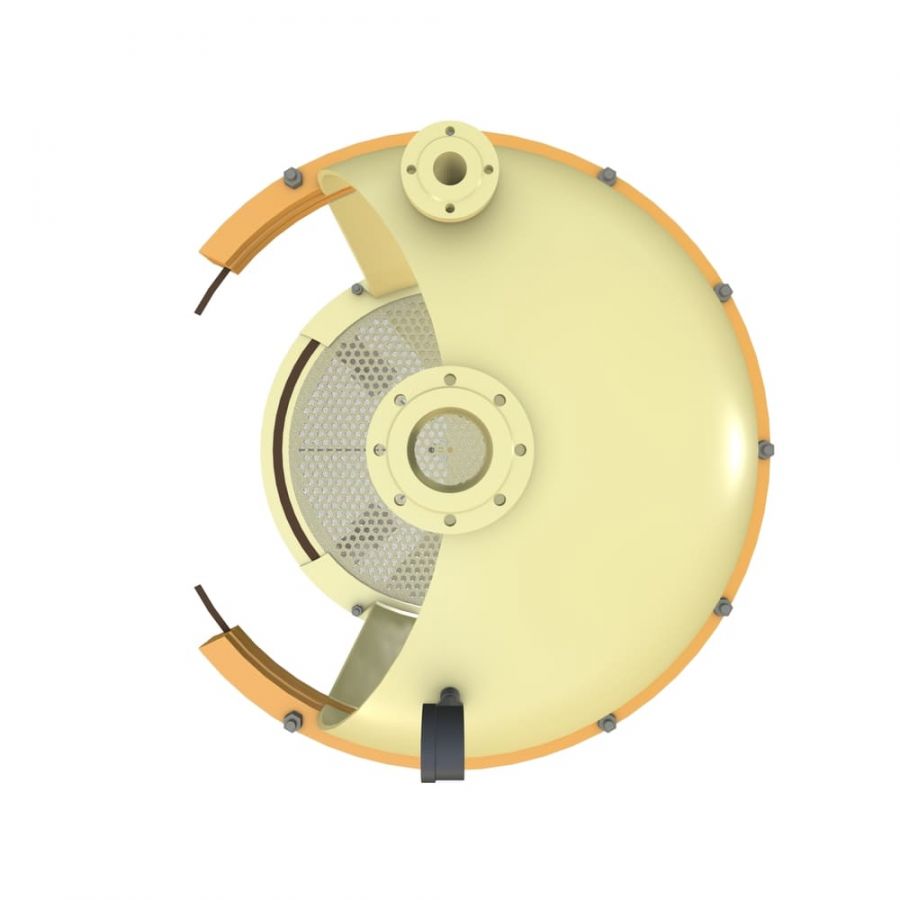

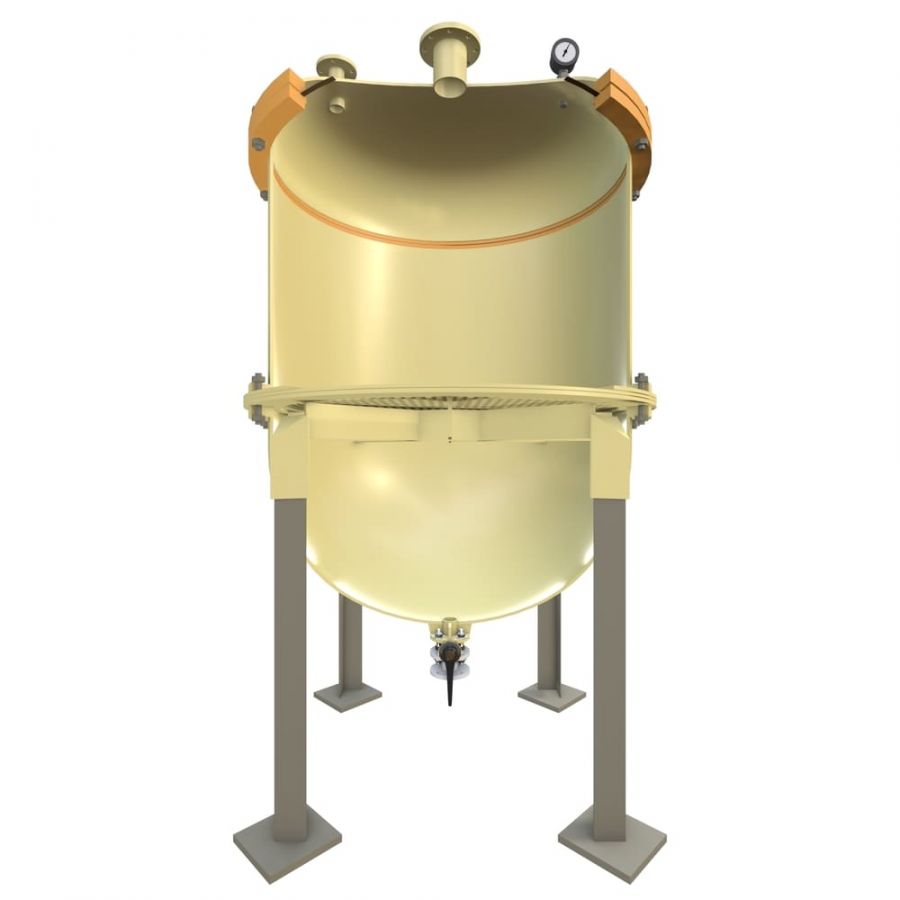

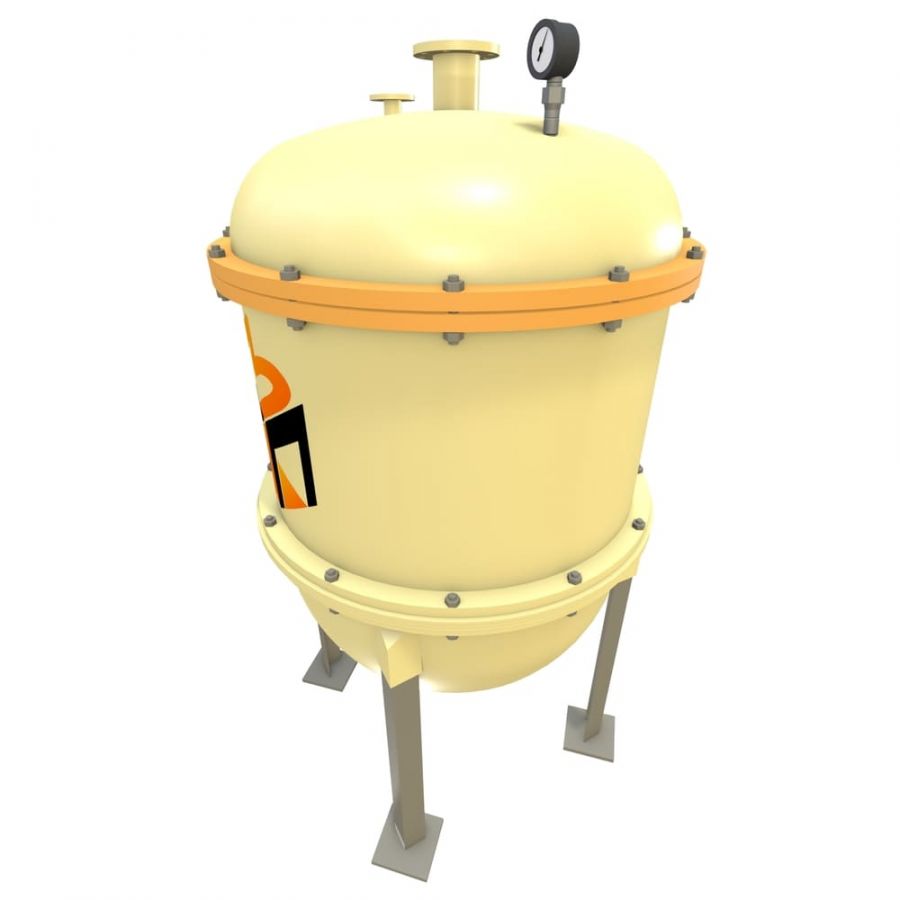

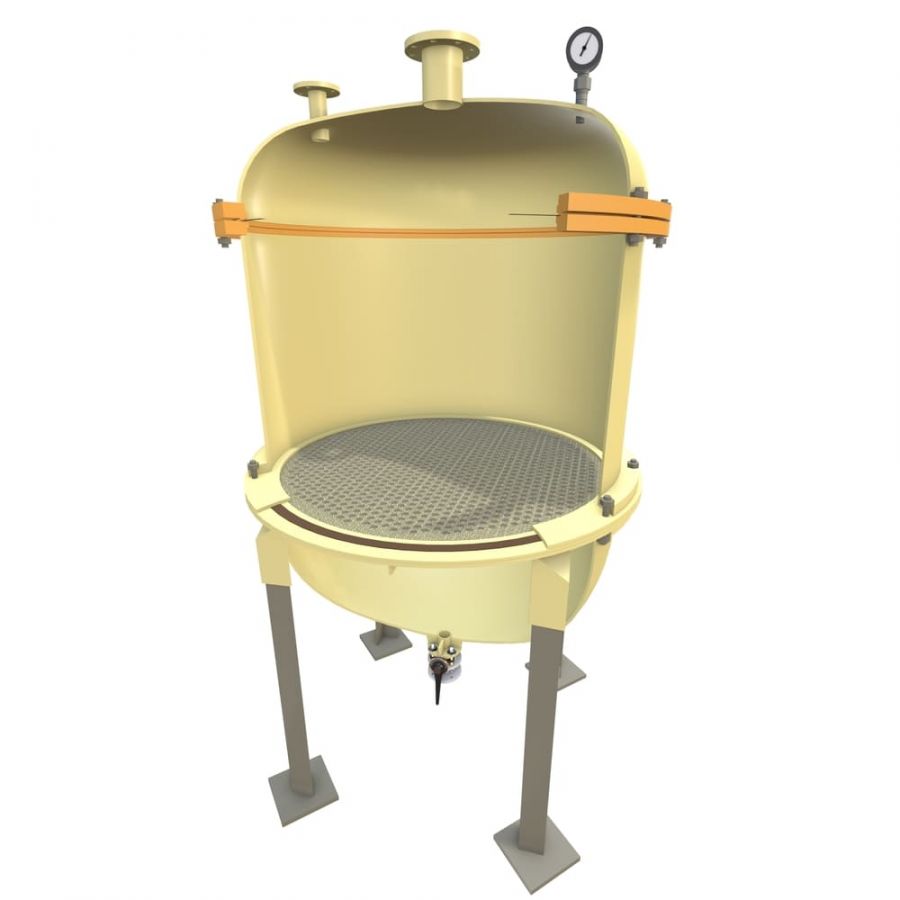

Конструкция
Корпус
Цилиндрический (возможен прямоугольный), выполнен из стеклопластика, с усилениями по стенкам.

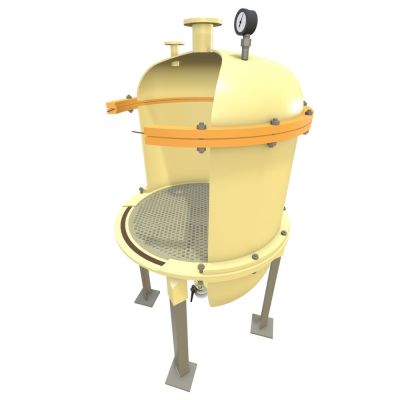

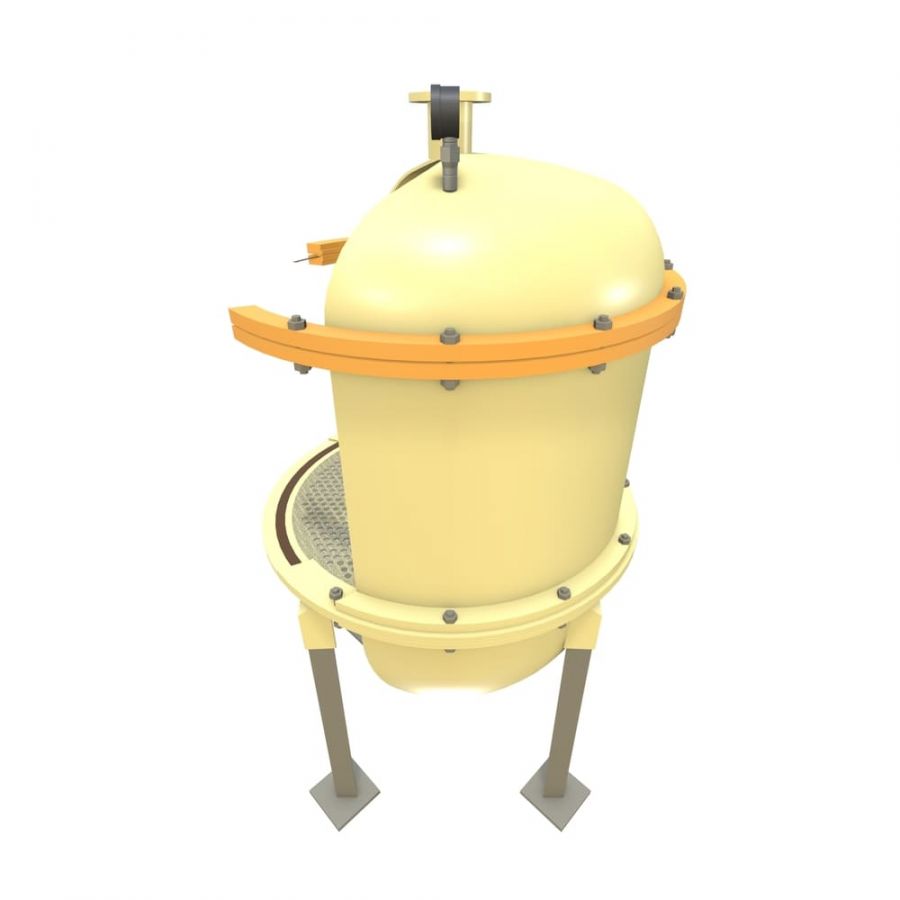

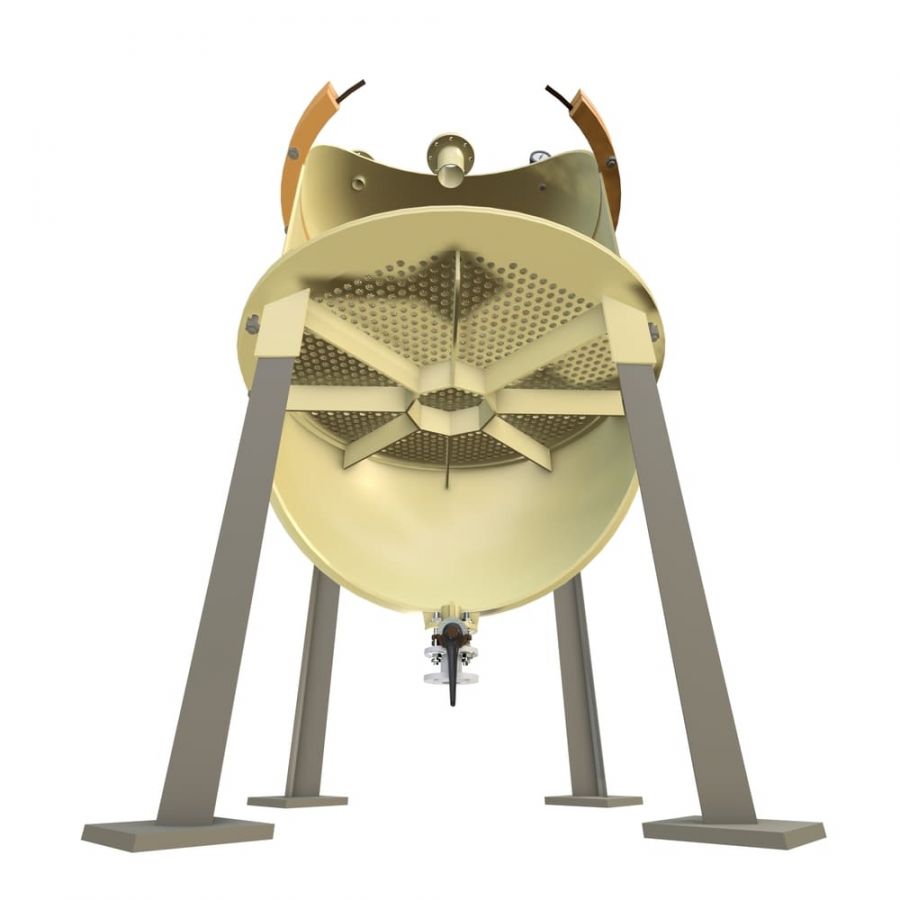

Ложное дно
Плоское или решетчатое основание (из стеклопластика), на которое укладывается фильтровальная ткань.
Фильтровальная перегородка / ткань
Обычно ткань, сетка или нетканый материал, закрепленные на ложном дне.

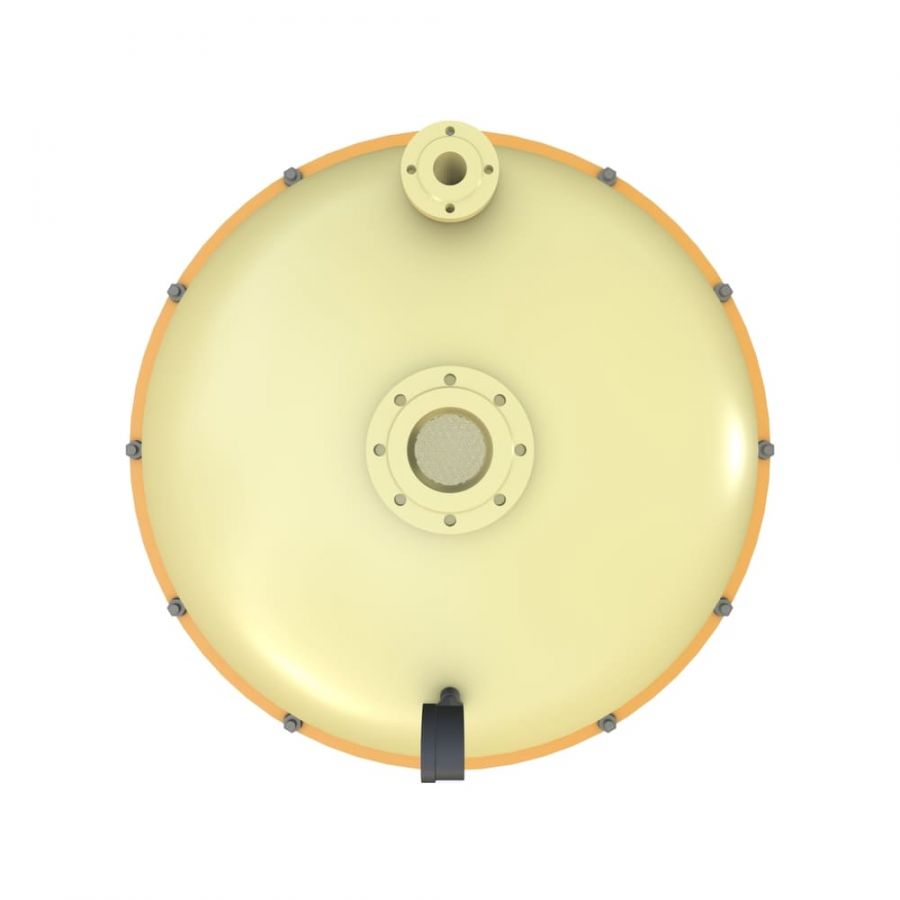

Корпусная крышка с фланцами
Обеспечивает герметичность нутч-фильтра и доступ к внутренним частям.
Патрубки
- подача суспензии (верхний ввод)
- отвод фильтрата (нижний патрубок)
- возможность подключения вакуум-насоса или ресивера
Устройства выгрузки осадка
Может быть откидное дно, поворотное днище, мешалки или система промывки.
Усиления и ребра жесткости
Встроенные укрепления в конструкции промышленного нутч-фильтра для устойчивости к давлению и вакууму

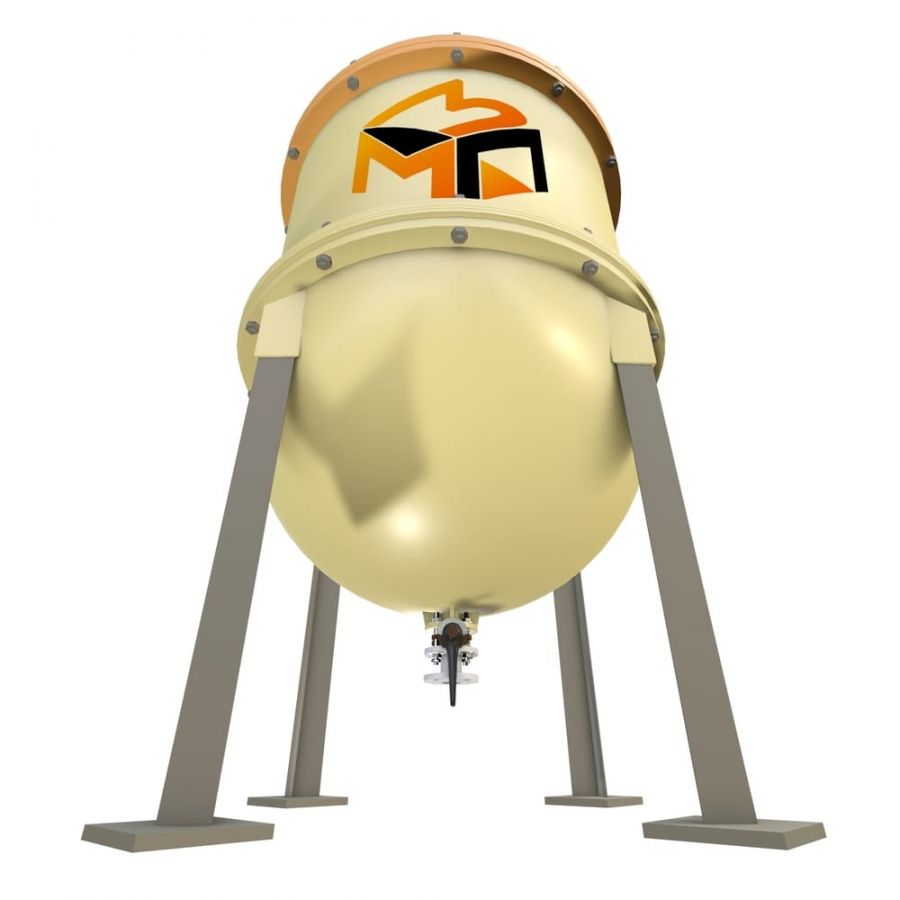

Опорные элементы / база / колеса (в мобильных моделях)
каркас на колесах.
Принцип работы нутч-фильтра
Наполнение
Суспензия подается сверху через входной патрубок, заполняя чашу над фильтровальной тканью.
Фильтрация / выделение жидкости
При помощи вакуума (или давления, в закрытом исполнении) в нутч-фильтре создается разрежение под ложным дном, и жидкость (фильтрат) проходит через фильтрующую перегородку вниз, собираясь в нижней камере.
Промывка осадка
После основной фильтрации можно подавать промывочный раствор (или воду) сверху, промывая остающийся осадок и удаляя растворимые примеси.
Сушка / выдержка
Осадок может выдерживаться под вакуумом, чтобы дополнительно удалить остаточную влагу.
Вывод / выгрузка осадка
После окончания цикла осадок удаляется – вручную, путем опрокидывания дна, взмучиванием мешалкой или иным механизмом.
Восстановление
После очистки сетчатого фильтра и промывки аппарат готов к следующему циклу.
В течение работы нутч-фильтра на эффективность влияют ключевые параметры: площадь фильтрации, толщина слоя осадка, степень вакуума или давлением, величина перепада давлений между слоями.
