Танк-контейнеры

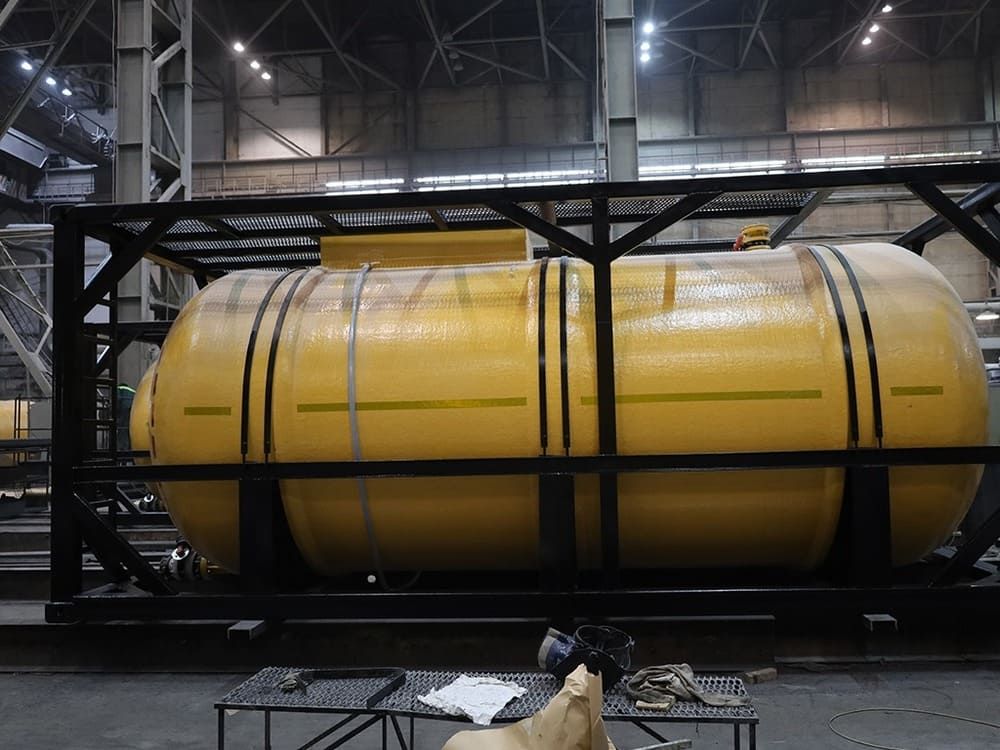

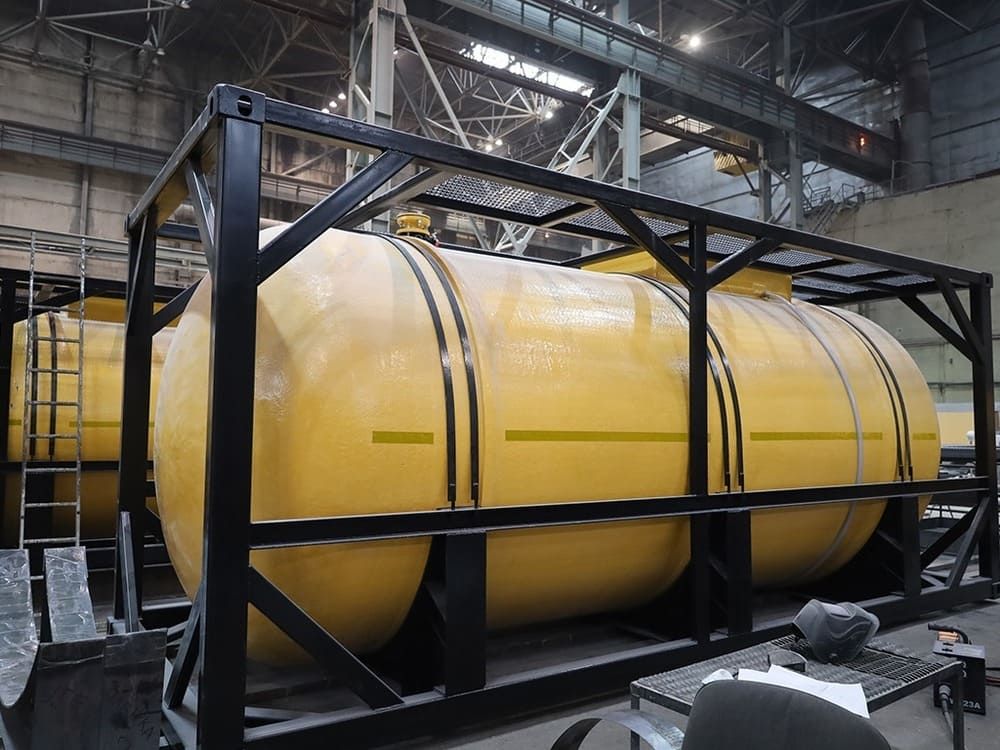

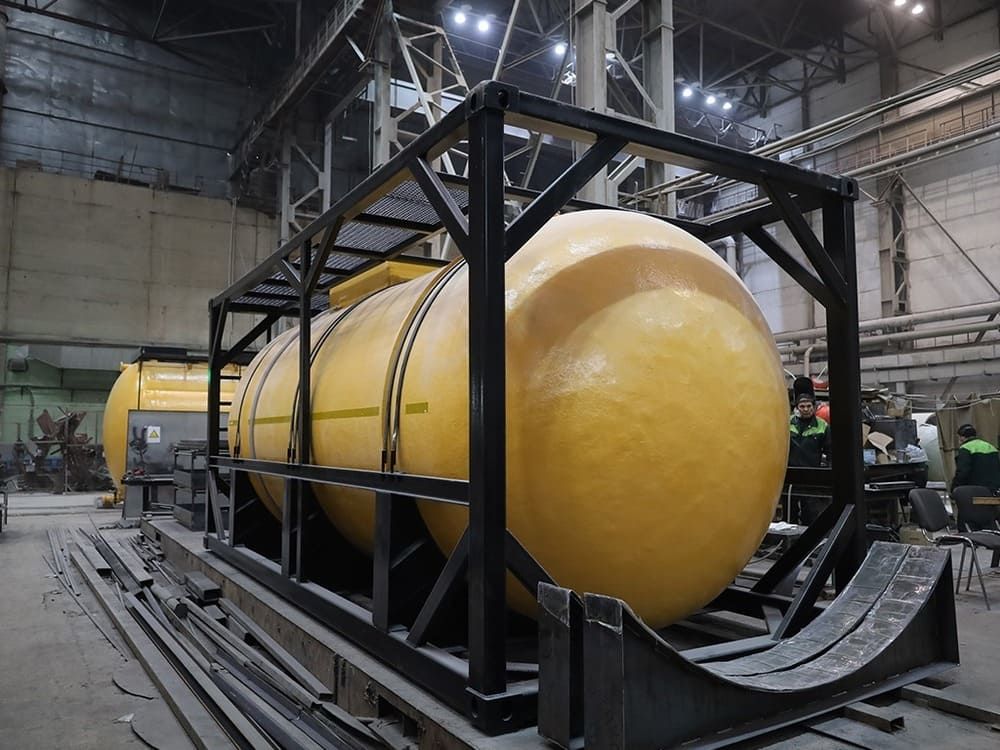

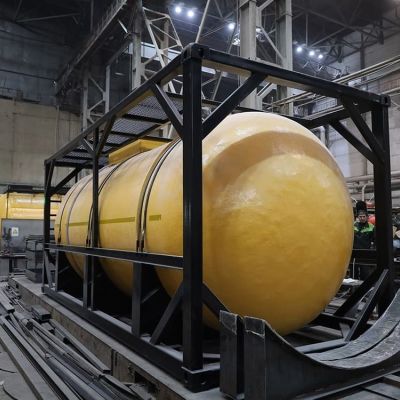

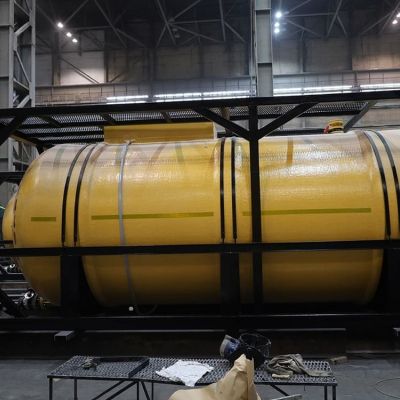

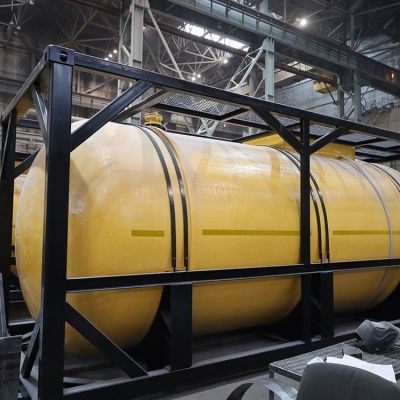

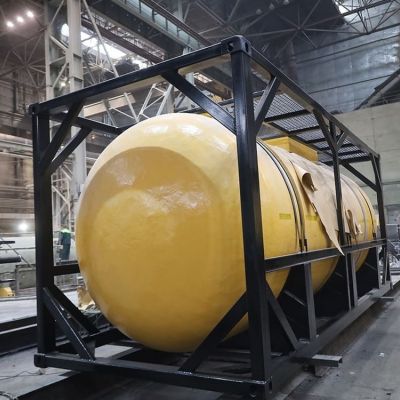

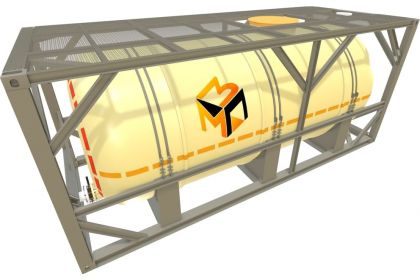

Танк-контейнер – это композитный транспортировочный модуль, стеклопластиковая цистерна, размещенная внутри жесткого металлического каркаса стандартных габаритов ISO-контейнера. Он предназначен для безопасной перевозки агрессивных жидкостей и химически активных веществ по автомобильным, железнодорожным и мультимодальным маршрутам.
Благодаря сочетанию коррозионной стойкости композитного материала и стандартной конструкции контейнера, танк-контейнер для наливных грузов обеспечивает удобство логистики, легкость монтажа и приспособлен к использованию существующей техники.
Преимущества Танк-контейнеров М3Пласт
-
Универсальность транспортировки
Стандартные габариты делают конструкцию совместимой с контейнеровозами, платформами и другой техникой, что упрощает логистику.
-
Упрощение операций крепления и монтажа
Наличие унифицированных фиксаторов и крепежных элементов снижает время погрузки/разгрузки и уменьшает простои.
-
Минимизация перегрузок (переливов)
При смене вида транспорта не требуется сливать содержимое – контейнер может быть просто перенесен с одного средства на другое.
-
Сопротивление коррозии и химическому воздействию
Стеклопластик обладает высокой химической стойкостью и устойчивостью к агрессивным средам, что важно для длительной эксплуатации с агрессивными веществами.
-
Легкость конструкции
По сравнению с металлическими цистернами (например, из нержавеющей стали) композитная конструкция легче, что повышает эффективность перевозок.
Особенности
- Возможные габариты внутренней цистерны: диаметр от примерно 1,4 до 2,25 м (в зависимости от модели)
- Объем: от 10 до 27 м3 (в зависимости от исполнения)
- Максимальное внутреннее давление: до 0,4 МПа (внутреннее давление допускаемое)
- Оборудование технологическими отверстиями, люками, запорной арматурой и клапанами с надежными элементами управления.
- Каркас снабжен угловыми фитингами (нижними и верхними) в соответствии с стандартами ISO, а также может быть дополнен площадками обслуживания и лестницами.
- Производство осуществляется методом непрерывной намотки стеклопластика с армированием стеклянными нитями и использованием связующих смол и кварцевого наполнителя.
- Изоляционные прокладки и уплотнители могут применяться в узлах соединений, чтобы обеспечить герметичность и долговечность соединений.

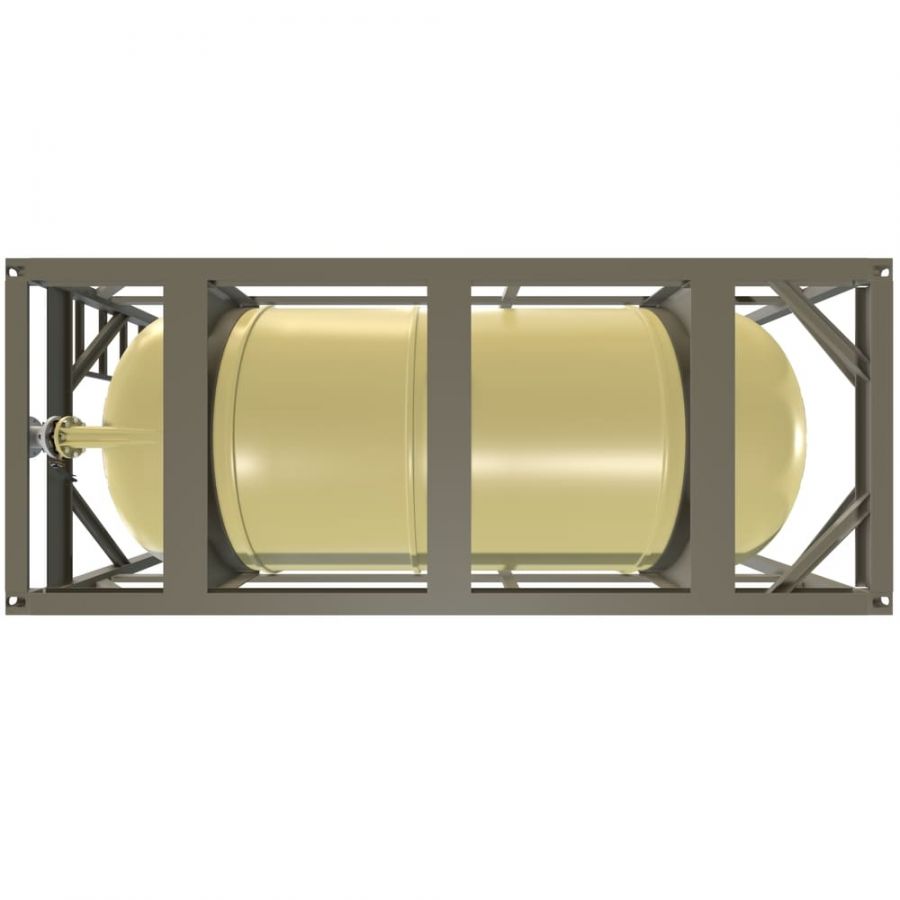

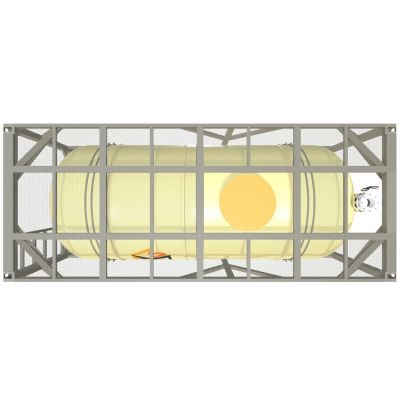

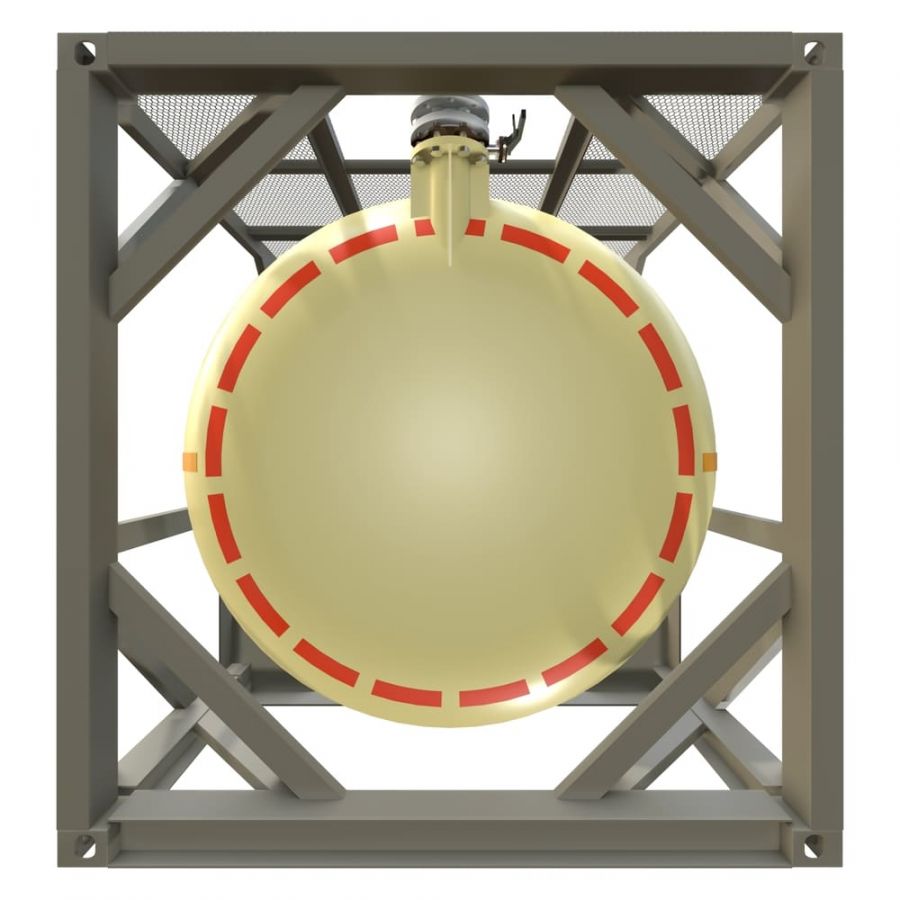

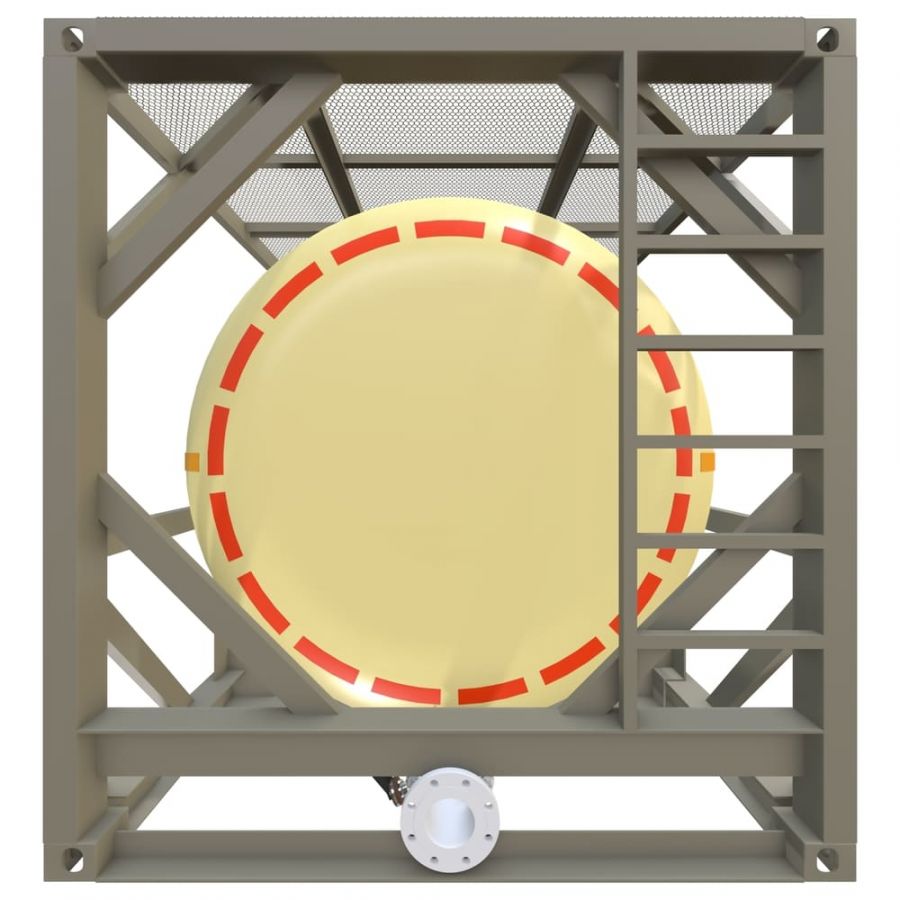

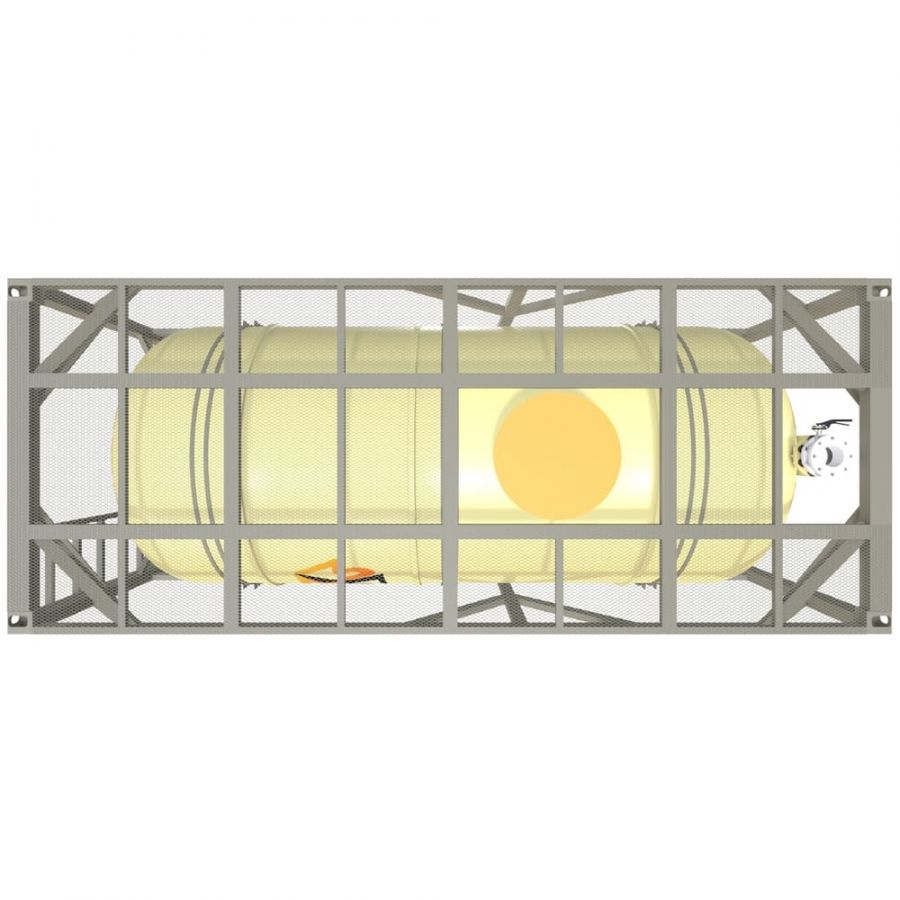

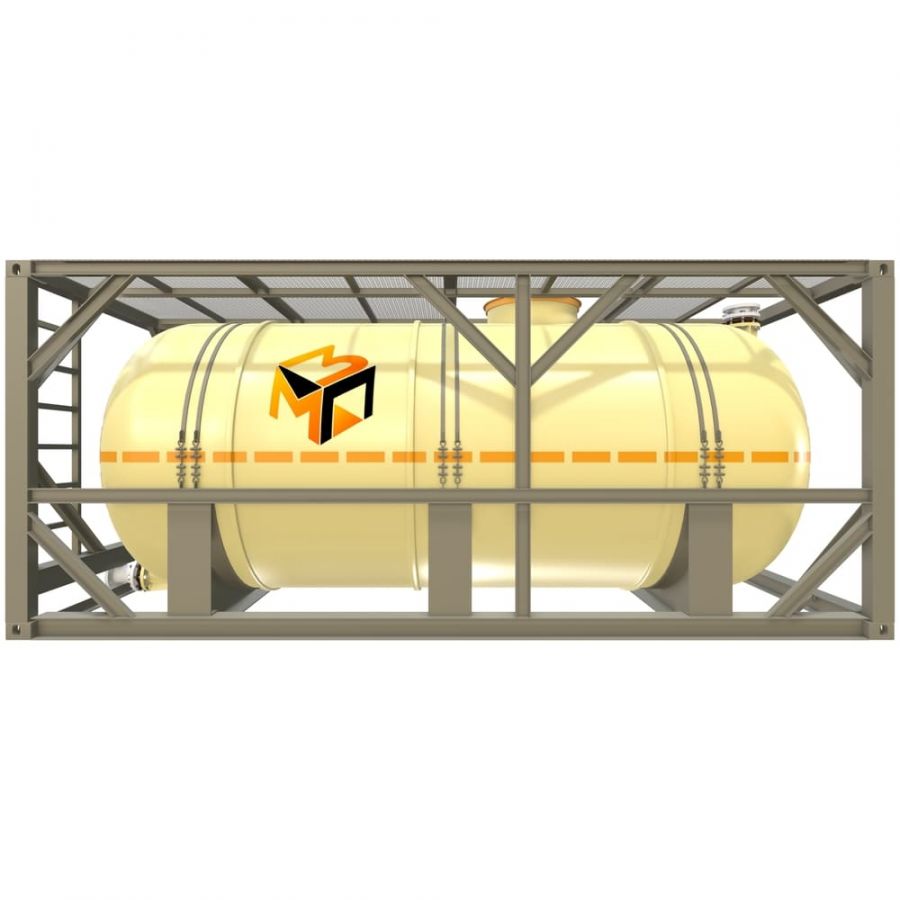

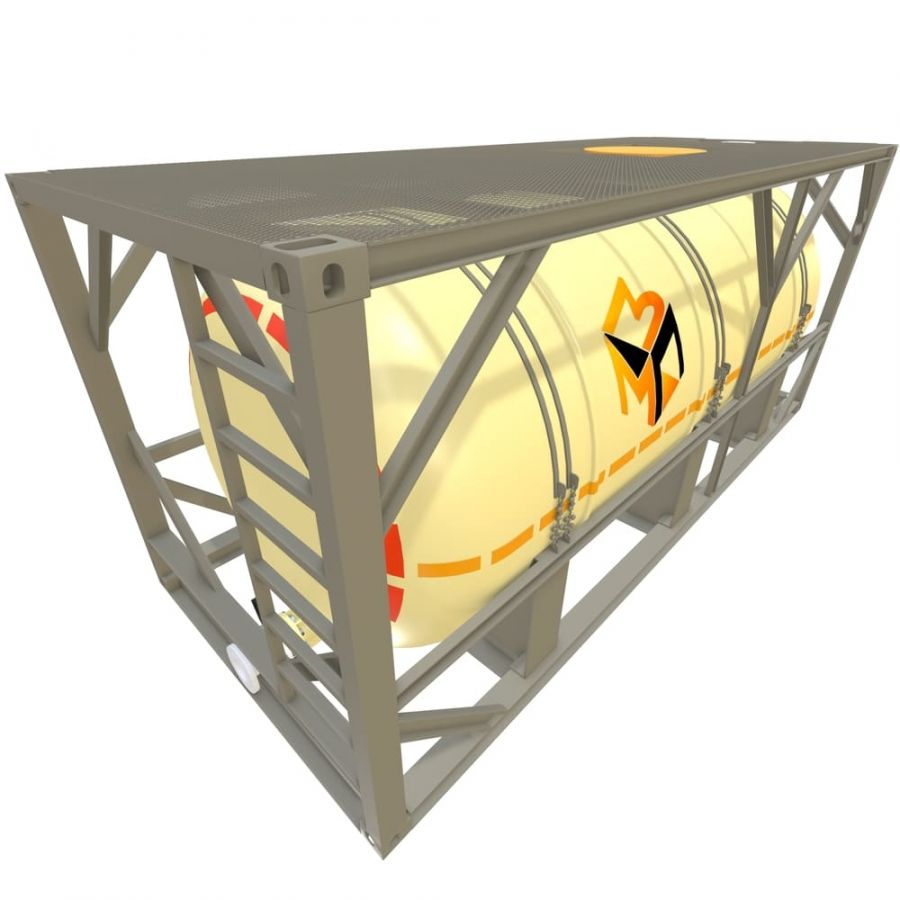

Конструкция Танк-контейнеров
Композитная цистерна (внутренний корпус)
Выполнена из стеклопластика, армированного стекловолоконными нитями. Материалы подбираются таким образом, чтобы выдерживать химическое воздействие и механические нагрузки.
Технологические узлы и отверстия

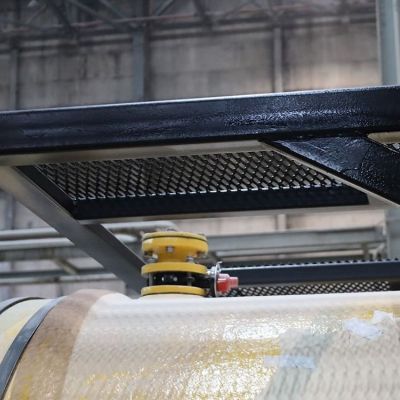

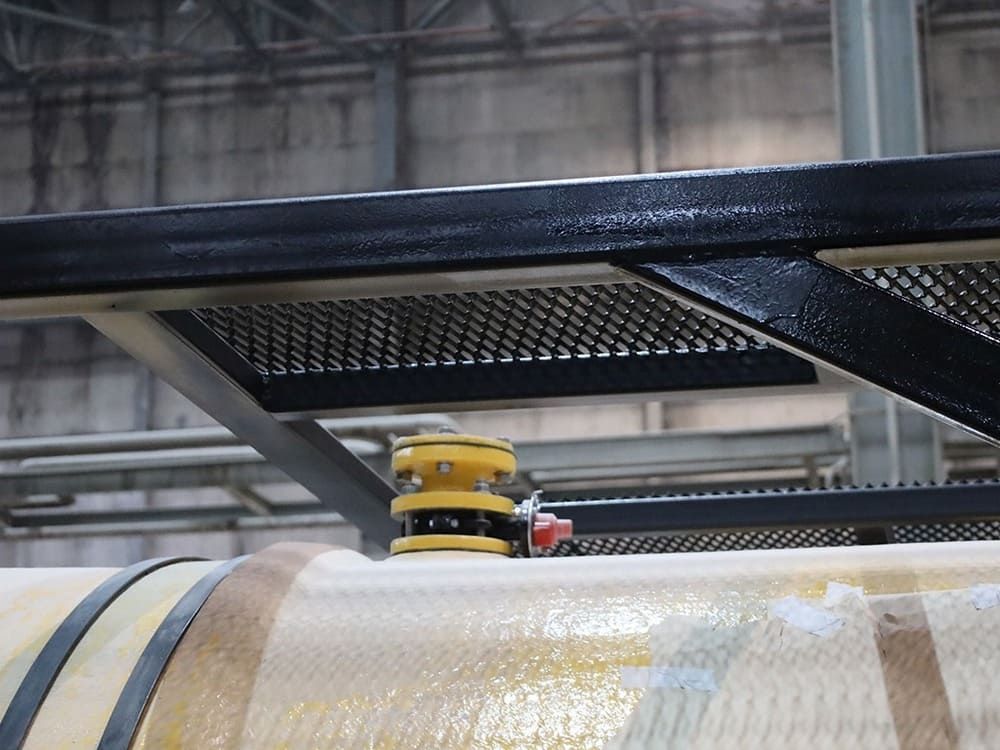

В корпусе предусмотрены люки, отверстия для залива / слива, вентиляционные клапаны, предохранительные устройства и запорная арматура.
Металлический каркас (внешняя рама)

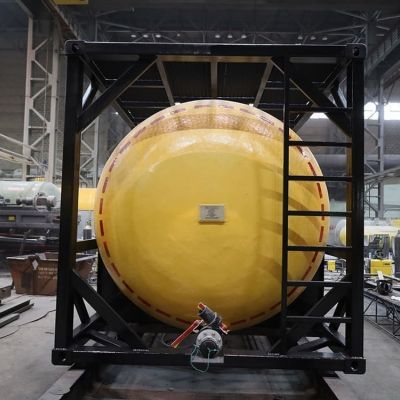

Внешний каркас соответствует стандартам ISO и обеспечивает защиту композитной оболочки, движение, крепление и транспортировку. Угловые фитинги, усиления, площадки обслуживания и лестницы могут быть вмонтированы по заказу.
Соединения и уплотнители
Все стыки, фланцы и соединения снабжены уплотнительными элементами, устойчивыми к нагрузкам и химии.
Дополнительное оборудование
По требованию могут быть добавлены системы мониторинга (например, датчики давления, температуры), утепление, обогрев или антиконденсатные элементы.
Принцип работы
Залив / загрузка вещества
Через технологический люк или заливной клапан в цистерну помещается жидкое химическое вещество. Запорная арматура контролирует начало и окончание процесса.
Погрузка и фиксация
Танк-контейнер закрепляется на транспортное средство (контейнеровоз, платформа и др.) с помощью стандартных крепежных систем и фиксаторов.
Транспортировка
При транспортировке внутреннее давление среды выдерживается конструкцией, а стенки корпуса устойчива к нагрузкам и коррозии.
Разгрузка / слив
Через сливные клапаны или специальные отверстия содержимое выгружается под контролируемым давлением или гравитационно.
Обслуживание / очистка
После использования производится опорожнение, промывка внутренней поверхности через люки и технологические отверстия, проверка состояния уплотнителей и соединений.
Повторное использование
Благодаря коррозионной стойкости и механической прочности танк-контейнер рассчитан на многократные циклы эксплуатации при соблюдении регламентов обслуживания.
